مدباس چیست؟
پروتکل ارتباطی مدباس، قدیمیترین و محبوبترین پروتکل اتوماسیون، در زمینه خودکارسازی فرآیندها و سیستم SCADA یا سامانه نظارت بر کنترل و اکتساب دادهها است.
آشنایی با راهاندازی شبکههای مبتنی بر مدباس برای مهندسانی که در این حوزه کار میکنند، ضروری است. توانایی یکپارچهسازی دستگاههای ساخته شده توسط کارخانههای مختلف یک مهارت پر تقاضا است و باعث میشود در صنعت فرد ارزشمندتری شوید.
مدباس یک پروتکل ارتباطی است که که در سال ۱۹۷۹ توسط مادیکان، برای استفاده در کنترل کننده منطقی قابل برنامهریزی یا PLC منتشر شد. در حال حاضر، شرکت اشنایدر الکتریک مالک مادیکان است.

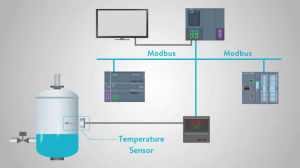

مدباس، یک زبان مشترک برای برقراری ارتباط بین دستگاهها و تجهیزات با یکدیگر فراهم میکند. بهعنوان مثال، مدباس این امکان را فراهم میآورد که دستگاهها در یک سیستم، دما و رطوبت را بر روی یک شبکه واحد اندازهگیری کنند و نتایج را به یک کامپیوتر SCADA یا PLC انتقال دهند.
توسعه و بروزرسانی پروتکلهای مدباس توسط سازمان مدباس مدیریت میشود. سازمان مدباس، انجمنی است که از کاربران و تأمین کنندگان دستگاههای سازگار با مدباس تشکیل شده است.
انواع پروتکل مدباس
چندین نسخه از پروتکل Modbus برای پورت سریال و اترنت وجود دارد که رایجترین آنها عبارتند از:
- Modbus RTU
- Modbus ASCII
- Modbus TCP
- Modbus Plus
ویژگی های شبکه مدباس
- در شبکه مدباس فقط تنها 1 تجهیز میتواند به عنوان Master باشد و بقیه تجهیزات باید Slave باشند.
- مدباس را میتوان تحت پروتکلهای RS232,RS422 و RS485 استفاده کرد که در پروتکل های RS232 و RS422 فقط Master 1 و Slave 1 میتوانند با هم ارتباط برقرار کنند. اما در پروتکل RS485 میتوان Master 1 و حداکثر Slave 31 با هم در ارتباط باشند.
- پروتکل مدباس از نظر پیاده سازی و سهولت بسیار ساده است.
- به دلیل سادگی، مدباس میتواند همراه با پروتکل اترنت نیز کار کند که این ویژگی به ما این امکان را میدهد که از توپولوژی Muti-Master نیز بهرهمند شویم.
- به دلیل اینکه مدباس یک پروتکل Open Source است و همه اطلاعات آن دردسترس است میتوان در هر تجهیزی از آن استفاده نمود.
